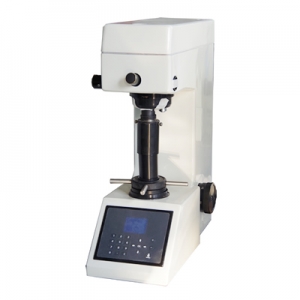

HV-30维氏硬度计概述
HV-30为台式维氏硬度计,维氏硬度试验测量范围宽,从很软的材料(几个维氏硬度单位)到很硬的材料(3000个维氏硬度单位)都可测量;最大的优点在于其硬度值与试验力的大小无关,只要材料硬度均匀,可以任意选择试验力,其硬度值不变,具有一个统一的标尺;这点相比洛氏硬度试验要优越。
维氏硬度计试验的试验力可以小到10gF,压痕非常小,特别适合测试薄小材料。但同时有较高的试验技术要求,对于试样表面的光洁度要求较高,通常需要制作专门的试样。条件允许下,尽量选大试验力,通常压痕长度在200um左右时,测量相对方便准确;同时考虑材料厚度大于1.5倍压痕长度。
HV-30维氏硬度计符合标准
- 国家标准:GB/T4340.1 《金属材料 维氏硬度试验 第1部分:试验方法》
- 国家标准:GB/T4340.2 《金属材料 维氏硬度试验 第2部分:硬度计的检验与校准》
- 检定规程:JJG151 《中华人民共和国国家计量检定规程:金属维氏硬度计》
- 国际标准:ISO 6507
- 美国标准:ASTM E384
HV-30维氏硬度计功能特点
- 小负荷维氏硬度标尺的选择
- LCD屏同步显示试验力的变换
- 压痕对角线长度通过面板的键入,使硬度示值在LCD屏直接读出
- 根据不同的材料可选择硬度间的转换对照
- 采用可调冷光源测量系统等
维氏硬度计的示值重复性
标准块的硬度范围 | 示值重复性(%) | ||
---|---|---|---|
HV5~HV100 | HV0.2~<HV5 | <HV0.2 | |
≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
>225HV | ≤4.0 | ≤8.0 | ≤10.0 |
维氏压痕测量装置的分辨力和最大允许误差
压痕对角线长度d/mm | 测量装置的分辨力 | 最大允许误差 |
---|---|---|
d≤0.040 | 0.2um | ±0.4um |
d>0.040 | 0.5%d | ±0.8%d |
详细参数
技术参数 | |
试验力 | 9.8N(1kgf)、29.4N(3kgf)、49N(5kgf)、98N(10kgf)、 196N(20kgf)、294N(30kgf) |
---|---|
试验力施加方式 | 自动加卸 |
测量显微镜放大倍率 | 200x(测试),100x(观察) |
试验力保荷时间 | 5~60s |
最小测试单位 | 0.5um |
示值允许误差 | ±3.0% |
试件最大高度 | 160mm |
压头中心到机壁距离 | 135mm |
电源 | AC220V/50Hz |
外形尺寸 | 540*270*650mm |
主机重量 | 35kg |
标准配置 | |
主机 | HV-30维氏硬度计 |
压头 | 维氏压头 |
砝码 | 砝码 3只 |
硬度块 | 维氏硬度块 2块 |
测试样品台 | 大、中、“V”型试台 各1只 |
测微目镜 | 10X测微目镜 1只 |
其他 | 水平调节螺钉 4只 电源线 1备用保险丝(0.5A) 2只根 |
随机文件 | 产品合格证 1份产品使用说明书 1份 |
可选附件 | |
硬度计压头 | 维氏压头 |
硬度块 | 维氏硬度块 |
维氏硬度计 | 维氏硬度计选型 |
硬度计资料下载 | |
产品资料 | HV-30维氏硬度计产品资料 |
说明书 | HV-30维氏硬度计说明书 |
