时代TIME3210粗糙度仪

TIME3210粗糙度仪测量原理

测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与 PC 机进行通讯。

TIME3210粗糙度仪符合标准

• 计量检定规程：JJF 1105-2018 触针式表面粗糙度测量仪校准规范
• 国家标准：GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
• 国家标准：GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法　接触(触针)式仪器的标称特性》
• 符合ISO和GB标准，同时兼容DIN、ANSI、JIS标准

TIME3210粗糙度仪功能特点

• 口袋般大小，价格经济，能对各种表面进行粗糙度测量的便携式粗糙度仪，一般在生产线、车间、实验室里使用。
• 制作牢固，外壳采用耐磨的铸铝，即使使用数年，对表面的测量仍然精确、可靠。
• 能测量下列四个参数任意一个：Ra、Rz、Rt、Rq、且可选择相互替换。
• 在0.8mm/0.03in范围内，可选择横移长度为1，3或5个截止。

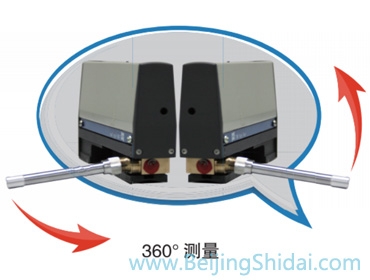

• 可以在水平，垂直或倒置位置上进行测量。探头有四个切换位置-轴向（与X轴重叠），90°，180°，270°。
• 即便是较难触及的表面诸如内外径，照样也可测量。
• 容易辨认的LCD读数显示，对于以微英寸或微米为单位的粗糙度测量值，在横移过表面半秒后就可显示。
• 碰到“超出范围”或“电压低”的情况，在屏幕上也将提示。
• 具有在四个方向测量的功能。
• 具有公制和英制显示方式。
• 具有电池容量“低”图标。
• 具有低于或超出测量范围指示。
• 具有非正常位置测量值提示功能。
• 具有故障提示功能。
• 具有校准调整功能。
• 具有数据传输功能。

TIME3210粗糙度仪技术参数

• 测量参数：Ra、Rz、Rq、Rt
• 测量范围：
  1. Ra、Rq：0.05-6.35um
  2. Rt：0.2-25.3um
  3. Rz：0.2-25.3um
• 示值误差：≤±15%
• 示值变动性：≤12%
• 显示分辨力：0.01um
• 滤波方式：RC
• 取样长度：0.8mm
• 评定长度：1L、3L、5L(可选，L为取样长度)
• 驱动速度：3mm/s
• 传感器：压电式
• 针尖半径：10μm
• 针尖角度：90°
• 显示方式：三位LCD（带电池图标）
• 工作环境：温度：0ºC～40ºC 相对湿度：小于90%
• 贮存温度：-20℃～65℃
• 接口：串口RS232
• 电源：9V碱性电池
• 重量：340g
• 外型尺寸：142×26×77mm
