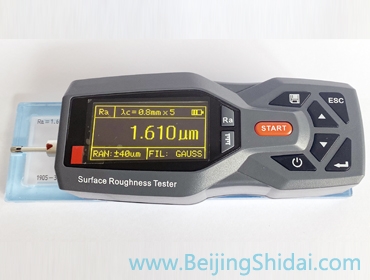

时代AR240/ARS240粗糙度仪

AR240/ARS240粗糙度仪测量原理

测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与 PC 机进行通讯。

AR240/ARS240粗糙度仪符合标准

• 计量检定规程：JJF 1105-2018 触针式表面粗糙度测量仪校准规范
• 国家标准：GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
• 国家标准：GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法　接触(触针)式仪器的标称特性》
• 符合ISO和GB标准，同时兼容DIN、ANSI、JIS标准

AR240/ARS240粗糙度仪功能特点

• 多量程多参数，多达21个粗糙度参数
• 机电一体化设计，体积小，重量轻，使用方便
• 采用DSP芯片进行控制和数据处理，速度快，功耗低
• 兼容ISO、DIN、ANSI、JIS等美国、德国、日本、英国多个国家标准
• 显示信息丰富、直观、可显示全部参数及图形
• 128×64 OLED点阵显示器，数字/图形显示，高亮无视角
• 具有传感器触针位置指示功能
• 内置锂离子充电电池及充电控制电路，容量高、无记忆效应
• 有剩余电量指示图标，提示用户及时充电
• 可显示充电过程指示，操作者可随时了解充电程度
• 连续工作时间大于20小时
• 大容量数据存储，可存储100组粗糙度仪原始数据及波形
• 可连接专用打印机，现场打印测量结果
• 实时时钟设置及显示，方便数据记录及存储
• 具有自动休眠、自动关机等节电功能
• 可靠防电机走死电路及软件设计，高稳定性
• 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息
• 中/英文语言选择
• 校准样块采用光学玻璃基体，精度高，不易划伤，使用寿命长
• 可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件

AR240/ARS240粗糙度仪技术参数

• 测量参数：Ra、Rz=Ry(JIS)、Rq、Rt=Rmax、Rp、Rv、R3z、R3y、Rz/JIS、Rs、Rsk、Rku、Rsm、Rmr
• 更多参数：Rpc、Rk、 Rpk、Rvk、Mr1、Mr2
• 量程范围：±20um、±40um、±80um
• 测量范围：Ra:0.025-16um
• 显示范围：
  1. Ra、Rq：0.005-16um
  2. Rz、R3z、Ry、Rt、Rp、Rm：0.02-160um
  3. Rsk：0-100%
  4. RS、RSm：0.02-1000um
  5. tp：0-100%
• 测量图形：支撑率曲线、粗糙度、原始轮廓、波纹度
• 最高显示分辨率：0.001um
• 滤波方式：RC、PC-RC、GAUSS、D-P
• 取样长度：0.25mm、0.8mm、2.5mm、自动
• 评定长度：1L-5L(可选，L为取样长度)
• 测量行程长度：3L-7L(可选，L为取样长度)
• 最大驱动行程长度：17.5mm/0.71inch
• 最小驱动行程长度：1.3mm/0.052inch
• 示值误差：≤±10%
• 示值变动性：≤6%
• 传感器性能指标：
  1. 检测原理：位移式差动电感
  2. 针尖半径：5um
  3. 针尖材料：金刚石
  4. 触针测力：4mN
  5. 导头测力：400mN
  6. 触针角度：90°
• 数据接口：USB
• 内部存储能力：100组数据
• 电池：内置锂离子充电电池
• 显示方式：128×64 OLED点阵显示器（带背光）
• 工作环境：周围无振动、无腐蚀性介质
1. 温度：-20ºC～40ºC
2. 相对湿度：小于90%
• 重量：440g
• 外型尺寸：140×55×45mm
