一、
用途特点

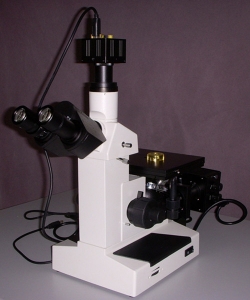

三目倒置金相显微镜，用于鉴别和分析各种金属和合金材料的组织结构；铸件质量鉴定；原材料检验或材料处理后的金相组织分析；以及对表面喷涂、裂纹等表面现象进行研究工作。广泛应用于工矿企业、实验室和教学及科研领域。
操作时抛光面向下，与试样的高度和形状无关，无须镶嵌，使操作比较方便，适合于较大及各种类型的试样。
仪器造型美观和制造精细，齐全的配置，适合金相组织及渗层、镀层、融深和裂纹等的观察分析。
齐焦物镜组及升降调焦机构带有锁紧装置，可避免试样与物镜的磕碰，适应大批量检测，提高工作效率。
显微镜具有二路光学输出，可作常规使用并提供同步影像输出，扩展摄像或数码摄影系统，及专业定量金相图像分析计算机操作系统。
二、
技术参数
|
规格 |
技术参数 |
|
|
光学系统 |
总放大倍率 |
50X、100×、200×、500×、1000× |
|
消色差物镜 |
5X、10×、20×、50×、100×(干镜头) |
|
|
宽视野目镜 |
WF10×/18mm |
|
|
测量附件 |
分划目镜测微尺 |
※ 10×变焦 0.1/18mm 测微尺0.01/1mm |
|
仪器结构 |
基本结构 |
倒置式光学输出三目镜筒 铰链式 倾角45°瞳距55-75mm 屈光度±5% 可调 |
|
物镜转换器 |
5孔滚珠式 |
|
|
双层机械载物台 |
180x150mm 移动范围70x50mm 载物板Φ10/Φ20 mm |
|
|
调焦机构 |
同轴粗微动 升降范围30 mm 微调格值0.002mm 升降锁紧和扭力调节 |
|
|
照明系统 |
明场照明 |
柯勒照明 可变孔径和视场光栏 亮度可调 卤素灯20W/6V 滤色片: 黄/绿/蓝/磨砂 |
|
偏光装置 |
可插入式起偏振片,垂直照明装置不仅能进行一般金相分析、微粒分析测试，还可以对不透明物体进行分析、观察。 |
|
|
电源 |
输入功率 |
AC220V/50Hz 30VA |
|
包装 |
重量体积 |
仪器重量：10Kg 包装体积（长x宽x高）340x400x460Cm |
三、
物镜：
|
平场消色差物镜 |
数值孔径NA |
工作距离mm |
|
PL5X （干镜头） |
0.12 |
35.4 |
|
PL10X（干镜头） |
0.25 |
15.3 |
|
PL20X（干镜头） |
0.40 |
7.46 |
|
PL50X（干镜头） |
0.7 |
0.63 |
|
PL100X（干镜头） |
0.85 |
0.18 |
四、
仪器成套清单
|
⑴仪器主机1台 |
⑷目镜2个 |
⑺载物台板2片 |
(10)电源线1根 |
⒀仪器防尘罩1个 |
|
⑵目镜筒1组 |
⑸分划目镜1个 |
⑻工件压簧片1组 |
(11)备用灯泡2个 |
⒁随机文件档案1套 |
|
⑶物镜 5个 |
⑹测微尺1片 |
⑼滤色片4片 |
⑿备用保险丝1支 |
|
五、
选配件
|
A.目镜和物镜：各种放大倍率 |
B.金相图像分析测量软件（基本型） |
|
C. 金相自动评级软件（专业型） |
D. 品牌计算机 |
