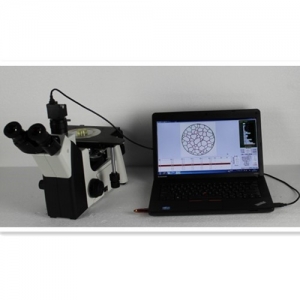

A-5XC倒置金相显微镜是一款经济实用型显微镜，其性价比高，在国内、外得到广泛的应用。
l
使用专业的金相物镜及平场目镜，成像质量好，分辨率高，观察舒适；
l
长距离平场消色差物镜，物镜距样品的距离长，不和样品干涉；
l
最大放大倍数：1000倍(干镜头)；
l
低手位粗、微调同轴调焦机构，带有粗调松紧调节装置；
l
独有的超大机械移动平台；
l
照明系统：落射式柯拉照明器，可变孔径光阑以及中心可调视场光阑；
l
LED照明，高亮度，长寿命；
l
齐全的摄影摄像附件，对观察图像进行采集和保存，配合金相分析软件进行金相图像分析;
l
操作简便，附件齐全。
技术规格
|
光学系统 |
有限远色差校正系统 |
|
|
观察筒 |
铰链式三目，45°倾斜，双边±5屈光度可调，瞳距调节范围：54-75mm，固定式分光比，双目:三目=80%:20% |
|
|
目镜 |
高眼点大视野平场目镜PL10X/18mm |
|
|
高眼点大视野目镜WF15X/13 （选件） |
||
|
高眼点大视野目镜WF20X/10mm （选件） |
||
|
金相物镜 |
长工作距平场消色差专业金相物镜： 5X，10X，20X，50X、100X（100X为选件） |
|
|
转换器 |
内定位四孔转换器 |
|
|
内定位五孔转换器 （选件） |
||
|
调焦机构 |
低手位粗微调同轴调焦机构，粗动每转行程38 mm；微调精度2um，带松紧调节机构 |
|
|
载物台 |
三层机械移动平台，面积180mmX155mm，右手低手位控制，行程:75mm×40mm; 金属载物台板，中心孔直径φ12mm |
|
|
照明系统 |
反射式柯拉照明，带可变孔径光阑和中心可调视场光阑，自适应90V-240V宽电压
6V30W卤素灯（可选配单颗3W LED灯），光强连续可调 |
|
|
偏光装置 |
起偏镜和检偏镜均可移出光路，检偏镜插板可360°旋转 （选件） |
|
|
摄像装置 |
0.5X C型摄像接筒 |
|
|
|
|
|
物镜：
|
长工作距平场消色差金相物镜
|
数值孔径NA |
工作距离mm |
|
LMPL5X |
0.13 |
WD15.5mm |
|
LMPL10X |
0.25 |
WD8.7mm |
|
LMPL20X |
0.40 |
WD8.8mm |
|
LMPL50X |
0.60 |
WD5.1mm |
|
LMPL100X （选件） |
0.80 |
WD2.0mm |
仪器成套清单
|
⑴仪器主机1台 |
⑷目镜2个 |
⑺柯拉照明系统1套 |
⑽国标电源线1根 |
⒁ 仪器防尘罩1个 |
|
⑵目镜筒1组 |
⑸测微尺1片 |
⑻0.5X C型接口1个 |
⑾备用灯泡1个 |
⒂随机文件档案1套 |
|
⑶物镜 4个 |
⑹载物台板1片 |
⑼滤色片4片 |
⒀ 备用保险丝1支 |
|
选配件
|
A.目镜和物镜：各种放大倍率 |
B.金相图像分析测量软件（基本型） |
|
C.
金相自动评级软件（专业型） |
D.电脑及打印机 |
