用途特点

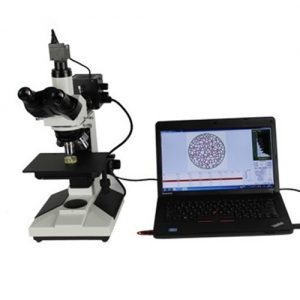

正置金相显微镜，观察面向上，适宜于寻找特定或广域范围内表面目标的观察研究和分析。广泛应用于电子行业IT、PCB和微颗粒、线材、纤维、表面喷涂等，及材料金相组织结构的检测、研究和分析等工作。广泛应用在工厂、实验室和教学及科研领域。
带有偏光装置的同轴落射照明系统，图像清晰、衬度好，适合各种复杂试样的观察和摄影。
同轴纵横向移动载物台及内置多种滤色片切换，使操作方便。
升降调焦系统带有限位装置，可避免试样与物镜的磕碰，及大批量检测时不必重复调焦.
1，技术参数：
|
规格 |
技术参数 |
|
|
光学系统 |
总放大倍率 |
50X、100×、200×、500×、1000× |
|
消色差物镜 |
5X、10×、20×、50×、半平场100×(干镜头) |
|
|
宽视野目镜 |
WF10×/18mm |
|
|
测量附件 |
分划目镜测微尺 |
※
10×变焦 0.1/18mm 测微尺0.01/1mm |
|
仪器结构 |
基本结构 |
正置式 铰链三目镜筒：倾角45°瞳距55-75 mm 屈光度±5% 可调 |
|
物镜转换器 |
5孔滚珠式 |
|
|
双层机械载物台 |
180x140mm 移动范围70x50mm 载物板Φ10/Φ20 mm |
|
|
调焦机构 |
同轴粗微动 升降范围30 mm 微调格值0.002mm 升降锁紧和扭力调节 |
|
|
照明系统 |
明场照明 |
柯勒照明 可变孔径和视场光栏 亮度可调
卤素灯20W/6V 滤色片: 黄/绿/蓝/磨砂 |
|
偏光装置 |
可插入式起偏振片,垂直照明装置不仅能进行一般金相分析、微粒分析测试，还可以对不透明物体进行分析、观察。 |
|
|
电源 |
输入功率 |
AC220V/50Hz
30VA |
|
包装 |
重量体积 |
仪器重量：10 Kg, 包装体积：长x宽x高340x400x460 Cm |
2. 物镜：
|
平场消色差物镜 |
数值孔径NA |
工作距离mm |
|
PL5X
（干镜头） |
0.12 |
35.4 |
|
PL10X（干镜头） |
0.25 |
15.3 |
|
PL20X（干镜头） |
0.40 |
7.46 |
|
PL50X（干镜头） |
0.7 |
0.63 |
|
PL100X（干镜头）（选件） |
0.85 |
0.18 |
3，仪器成套清单
|
⑴仪器主机1台 |
⑷目镜2个 |
⑺ 光源1个 |
⑽转接口1个 |
⒀ 备用保险丝1支 |
|
⑵三目镜筒1组 |
⑸分划目镜1个 |
⑻ 偏振片1个 |
⑾国标电源线1根 |
⒁ 仪器防尘罩1个 |
|
⑶ 物镜4个 |
⑹测微尺1片 |
⑼透射滤片1个 |
⑿备用灯泡2个 |
⒂随机文件档案1套 |
4，选配件
|
A.目镜和物镜：各种放大倍率 |
B.金相图像分析测量软件（基本型） |
|
C.
金相自动评级软件（专业型） |
D.电脑及打印机 |
